Unidad 5

Introducción 📜

En esta unidad vas a profundizar en los principios fundamentales de la Programación Orientada a Objetos (OOP) usando C++. El objetivo es profundo: no solo usarás la herencia, el polimorfismo y el encapsulamiento en C++, sino que entenderás cómo funcionan por dentro, “bajo el capó”. Usaremos un caso de estudio de fuegos artificiales construido con openFrameworks para observar en vivo, con el depurador, cómo se organizan los objetos en memoria, cómo se implementa la tabla de funciones virtuales (vtable) y cómo se despacha dinámicamente el polimorfismo en tiempo de ejecución.

Rúbrica de evaluación de la unidad 📝

Transparencia

Esta rúbrica se socializa antes de la sustentación. La sustentación se basa en lo presentado en la aplicación y lo documentado en la bitácora.

Requisito de salida (condición necesaria)

Para poder cerrar la evaluación y registrar la nota

La bitácora de reflexión debe estar diligenciada antes de terminar la sesión y debe ser enseñada al profesor antes de abandonar el aula. La presentación de la bitácora de reflexión es un requisito indispensable para montar la nota final en la plataforma académica. Si no se cumple este requisito, la nota final de la unidad será 0.0.

---

Rúbrica analítica

Evidencias evaluadas

1. Evidencias de análisis y depuración en bitácora (capturas del depurador + elección del punto de inspección + explicación + justificación).
2. Sustentación a partir de la app y la bitácora.

Criterio (peso)	Cumple plenamente (5.0)	Se cumple medianamente (4.0)	Problemas importantes (3.0)	Falta comprensión básica (2.0)	No hay evidencia (0.0)
1. Evidencias de análisis y depuración (40%)	Presenta todas las capturas del depurador solicitadas. El punto de inspección elegido es pertinente y revelador (muestra criterio para decidir dónde detener la ejecución). Cada captura incluye una explicación precisa de qué se está observando y una justificación clara de por qué constituye evidencia de comprensión del patrón OOP correspondiente.	Capturas presentes pero hay 1–2 vacíos menores (ej. la elección del breakpoint es adecuada pero no se justifica, o la justificación de por qué es una evidencia es superficial).	Faltan capturas clave o hay vacíos importantes en el análisis. Los puntos de inspección elegidos no son informativos o no corresponden a lo que se intenta demostrar.	Las imágenes presentadas no son del depurador, no corresponden a lo solicitado, o carecen totalmente de explicación y justificación. No hay prueba de que el estudiante haya analizado el código.	No se entregaron evidencias o no se puede acceder a ellas.
Evaluación
2. Sustentación (60%)	Responde a las preguntas con precisión, conectando: (a) lo que se ve, (b) cómo está hecho, y (c) por qué. Usa su bitácora para justificar decisiones. Reconoce límites/errores y propone cómo probar/mejorar.	Respuestas correctas pero con imprecisiones menores o justificación superficial. Usa parcialmente la bitácora para sustentar.	Responde solo “qué hizo” pero le cuesta explicar “cómo” o “por qué”. Necesita guía para conectar con su propia evidencia/bitácora.	No logra responder de forma coherente o responde sin relación con lo presentado/documentado. Evidencia falta de comprensión básica del trabajo entregado.	No se entregaron evidencias o no se puede acceder a ellas.
Evaluación

---

Cálculo de la nota

---

Set: ¿Qué aprenderás en esta unidad? 💡

Aprenderás cómo funcionan por dentro los tres pilares de la OOP en C++: encapsulamiento, herencia y polimorfismo. Usarás el depurador como microscopio para observar cómo se organizan los objetos en memoria, qué es la vtable y cómo el programa decide en tiempo de ejecución qué versión de un método ejecutar. Al final, construirás tus propias extensiones al caso de estudio y demostrarás, con evidencias del depurador, que comprendes y eres responsable del código que pones en producción.

Seek: Investigación 🔎

Actividad 01

Diagnóstico: recordando la OOP desde C#

Esta actividad es un punto de partida formativo. No es una prueba; es un espejo que te ayuda a ver qué conceptos manejas bien y cuáles son áreas de oportunidad, para que el aprendizaje que viene tenga un ancla en lo que ya sabes.

Parte 1: recordando los conceptos (en C#)

En tus cursos anteriores has trabajado principalmente con C#. Basándote en esa experiencia, responde con tus propias palabras:

1. ¿Qué es el encapsulamiento para ti? Describe una situación en la que te haya sido útil o donde hayas visto su importancia.
2. ¿Qué es la herencia? ¿Por qué un programador decidiría usarla? Da un ejemplo simple.
3. ¿Qué es el polimorfismo? Describe con tus palabras qué significa que un código sea “polimórfico”.

Parte 2: análisis de código (en C#)

using System;
using System.Collections.Generic;

public abstract class Figura
{
    private string nombre;

    public string Nombre
    {
        get { return nombre; }
        protected set { nombre = value; }
    }

    public Figura(string nombre)
    {
        this.Nombre = nombre;
    }

    public abstract void Dibujar();
}

public class Circulo : Figura
{
    public double Radio { get; private set; }

    public Circulo(double radio) : base("Círculo")
    {
        this.Radio = radio;
    }

    public override void Dibujar()
    {
        Console.WriteLine($"Dibujando un {Nombre} de radio {Radio}.");
    }
}

public class Rectangulo : Figura
{
    public double Base { get; private set; }
    public double Altura { get; private set; }

    public Rectangulo(double b, double h) : base("Rectángulo")
    {
        this.Base = b;
        this.Altura = h;
    }

    public override void Dibujar()
    {
        Console.WriteLine($"Dibujando un {Nombre} de {Base}x{Altura}.");
    }
}

public class Programa
{
    public static void Main()
    {
        List<Figura> misFiguras = new List<Figura>();

        misFiguras.Add(new Circulo(5.0));
        misFiguras.Add(new Rectangulo(4.0, 6.0));
        misFiguras.Add(new Circulo(10.0));

        foreach (Figura fig in misFiguras)
        {
            fig.Dibujar();
        }
    }
}

Responde estas preguntas sobre el código:

Encapsulamiento:

• Señala una línea de código que sea un ejemplo claro de encapsulamiento y explica por qué lo es.
• ¿Por qué crees que el campo nombre es private pero la propiedad Nombre es public? ¿Qué problema se evita con esto?

Herencia:

• ¿Cómo se evidencia la herencia en la clase Circulo?
• Un objeto de tipo Circulo, además de Radio, ¿Qué otros datos almacena en su interior gracias a la herencia?

Polimorfismo:

• Observa el bucle foreach. La variable fig es de tipo Figura, pero a veces contiene un Circulo y otras un Rectangulo. Cuando se llama a fig.Dibujar(), el programa ejecuta la versión correcta. En tu opinión, ¿cómo crees que funciona esto “por debajo”? No necesitas saber la respuesta correcta; solo quiero que intentes razonar cómo podría ser.

Parte 3: hipótesis sobre la implementación

Imagina que eres un diseñador de lenguajes de programación. Tienes que decidir cómo implementar estos conceptos en la memoria y en el procesador. No hay respuestas incorrectas, solo ideas. Dibuja si te ayuda.

1. Memoria y herencia: cuando creas un objeto Rectangulo, este tiene Base, Altura y también Nombre. ¿Cómo te imaginas que se organizan esos tres datos en la memoria del computador para formar un solo objeto?
2. El mecanismo del polimorfismo: pensemos de nuevo en la llamada fig.Dibujar(). El compilador solo sabe que fig es una Figura. ¿Cómo decide el programa, mientras se está ejecutando, si debe llamar al Dibujar del Circulo o al del Rectangulo? Lanza algunas ideas o hipótesis.
3. La barrera del encapsulamiento: ¿Cómo crees que el compilador logra que no puedas acceder a un miembro private desde fuera de la clase? ¿Es algo que se revisa cuando escribes el código, o es una protección que existe mientras el programa se ejecuta? ¿Por qué piensas eso?

Parte 4: reflexión y preparación

Has completado el diagnóstico. Reflexiona: ¿En qué conceptos te sientes más seguro y cuáles te generan más preguntas? Anota tus dudas y tus hipótesis en la bitácora; serán tu brújula para las actividades que siguen.

📤 Bitácora

Documenta tus respuestas, hipótesis y reflexiones de las cuatro partes anteriores en tu bitácora de aprendizaje.

---

Actividad 02

Caso de estudio: fuegos artificiales con openFrameworks

En esta actividad te mostraré una aplicación que usa los conceptos que estudiarás en esta unidad. Obsérvala, ejecútala y analízala sin usar IA generativa.

Crea un proyecto en openFrameworks y agrega el siguiente código.

ofApp.h:

#pragma once
#include "ofMain.h"
#include <vector>

// -------------------------------------------------
// Clase base abstracta: Particle
// -------------------------------------------------
class Particle {
public:
    virtual ~Particle() {}
    virtual void update(float dt) = 0;
    virtual void draw() = 0;
    virtual bool isDead() const = 0;
    virtual bool shouldExplode() const { return false; }
    virtual glm::vec2 getPosition() const { return glm::vec2(0, 0); }
    virtual ofColor getColor() const { return ofColor(255); }
};

// -------------------------------------------------
// RisingParticle: Partícula que nace en la parte inferior y sube
// -------------------------------------------------
class RisingParticle : public Particle {
protected:
    glm::vec2 position;
    glm::vec2 velocity;
    ofColor color;
    float lifetime;
    float age;
    bool exploded;
public:
    RisingParticle(const glm::vec2& pos, const glm::vec2& vel,
                   const ofColor& col, float life)
        : position(pos), velocity(vel), color(col),
          lifetime(life), age(0), exploded(false) {}

    void update(float dt) override {
        position += velocity * dt;
        age += dt;
        velocity.y += 9.8f * dt * 8;
        float explosionThreshold = ofGetHeight() * 0.15f + ofRandom(-30, 30);
        if (position.y <= explosionThreshold || age >= lifetime) {
            exploded = true;
        }
    }

    void draw() override {
        ofSetColor(color);
        ofDrawCircle(position, 10);
    }

    bool isDead() const override { return exploded; }
    bool shouldExplode() const override { return exploded; }
    glm::vec2 getPosition() const override { return position; }
    ofColor getColor() const override { return color; }
};

// -------------------------------------------------
// Clase base para explosiones: ExplosionParticle
// -------------------------------------------------
class ExplosionParticle : public Particle {
protected:
    glm::vec2 position;
    glm::vec2 velocity;
    ofColor color;
    float age;
    float lifetime;
    float size;
public:
    ExplosionParticle(const glm::vec2& pos, const glm::vec2& vel,
                      const ofColor& col, float life, float sz)
        : position(pos), velocity(vel), color(col),
          age(0), lifetime(life), size(sz) {}

    void update(float dt) override {
        position += velocity * dt;
        age += dt;
        float alpha = ofMap(age, 0, lifetime, 255, 0, true);
        color.a = alpha;
    }

    bool isDead() const override { return age >= lifetime; }
};

// -------------------------------------------------
// CircularExplosion: Explosión en patrón circular
// -------------------------------------------------
class CircularExplosion : public ExplosionParticle {
public:
    CircularExplosion(const glm::vec2& pos, const ofColor& col)
        : ExplosionParticle(pos, glm::vec2(0, 0), col, 1.2f, ofRandom(16, 32)) {
        float angle = ofRandom(0, TWO_PI);
        float speed = ofRandom(80, 200);
        velocity = glm::vec2(cos(angle), sin(angle)) * speed;
    }

    void draw() override {
        ofSetColor(color);
        ofDrawCircle(position, size);
    }
};

// -------------------------------------------------
// RandomExplosion: Explosión con direcciones aleatorias
// -------------------------------------------------
class RandomExplosion : public ExplosionParticle {
public:
    RandomExplosion(const glm::vec2& pos, const ofColor& col)
        : ExplosionParticle(pos, glm::vec2(0, 0), col, 1.5f, ofRandom(16, 32)) {
        velocity = glm::vec2(ofRandom(-200, 200), ofRandom(-200, 200));
    }

    void draw() override {
        ofSetColor(color);
        ofDrawRectangle(position.x, position.y, size, size);
    }
};

// -------------------------------------------------
// StarExplosion: Explosión en forma de estrella
// -------------------------------------------------
class StarExplosion : public ExplosionParticle {
public:
    StarExplosion(const glm::vec2& pos, const ofColor& col)
        : ExplosionParticle(pos, glm::vec2(0, 0), col, 1.3f, ofRandom(20, 40)) {
        float angle = ofRandom(0, TWO_PI);
        float speed = ofRandom(90, 180);
        velocity = glm::vec2(cos(angle), sin(angle)) * speed;
    }

    void draw() override {
        ofSetColor(color);
        int rays = 5;
        float outerRadius = size;
        float innerRadius = size * 0.5f;
        ofPushMatrix();
        ofTranslate(position);
        for (int i = 0; i < rays; i++) {
            float theta = ofMap(i, 0, rays, 0, TWO_PI);
            float xOuter = cos(theta) * outerRadius;
            float yOuter = sin(theta) * outerRadius;
            float xInner = cos(theta + PI / rays) * innerRadius;
            float yInner = sin(theta + PI / rays) * innerRadius;
            ofDrawLine(0, 0, xOuter, yOuter);
            ofDrawLine(xOuter, yOuter, xInner, yInner);
        }
        ofPopMatrix();
    }
};

// -------------------------------------------------
// ofApp: Manejo de la escena y eventos
// -------------------------------------------------
class ofApp : public ofBaseApp {
public:
    void setup();
    void update();
    void draw();
    void mousePressed(int x, int y, int button);
    void keyPressed(int key);

    std::vector<Particle*> particles;
    ~ofApp();

private:
    void createRisingParticle();
};

ofApp.cpp:

#include "ofApp.h"

// --------------------------------------------------------------
void ofApp::setup() {
    ofSetFrameRate(60);
    ofBackground(0);
}

// --------------------------------------------------------------
void ofApp::update() {
    float dt = ofGetLastFrameTime();

    for (int i = 0; i < particles.size(); i++) {
        particles[i]->update(dt);
    }

    for (int i = particles.size() - 1; i >= 0; i--) {
        if (particles[i]->shouldExplode()) {
            int explosionType = (int)ofRandom(3);
            int numParticles = (int)ofRandom(20, 30);
            for (int j = 0; j < numParticles; j++) {
                if (explosionType == 0) {
                    particles.push_back(new CircularExplosion(
                        particles[i]->getPosition(), particles[i]->getColor()));
                } else if (explosionType == 1) {
                    particles.push_back(new RandomExplosion(
                        particles[i]->getPosition(), particles[i]->getColor()));
                } else {
                    particles.push_back(new StarExplosion(
                        particles[i]->getPosition(), particles[i]->getColor()));
                }
            }
            delete particles[i];
            particles.erase(particles.begin() + i);
        } else if (particles[i]->isDead()) {
            delete particles[i];
            particles.erase(particles.begin() + i);
        }
    }
}

// --------------------------------------------------------------
void ofApp::draw() {
    for (int i = 0; i < particles.size(); i++) {
        particles[i]->draw();
    }
}

// --------------------------------------------------------------
void ofApp::createRisingParticle() {
    float minX = ofGetWidth() * 0.35f;
    float maxX = ofGetWidth() * 0.65f;
    float spawnX = ofRandom(minX, maxX);
    glm::vec2 pos(spawnX, ofGetHeight());
    glm::vec2 target(ofGetWidth() / 2.0f + ofRandom(-300, 300),
                     ofGetHeight() * 0.10f + ofRandom(-30, 30));
    glm::vec2 direction = glm::normalize(target - pos);
    glm::vec2 vel = direction * ofRandom(250, 350);
    ofColor col;
    col.setHsb(ofRandom(255), 220, 255);
    float lifetime = ofRandom(1.5f, 3.5f);
    particles.push_back(new RisingParticle(pos, vel, col, lifetime));
}

// --------------------------------------------------------------
void ofApp::mousePressed(int x, int y, int button) {
    createRisingParticle();
}

// --------------------------------------------------------------
void ofApp::keyPressed(int key) {
    if (key == ' ') {
        for (int i = 0; i < 1000; i++) {
            createRisingParticle();
        }
    }
    if (key == 's') {
        ofSaveScreen("screenshot_" + ofToString(ofGetFrameNum()) + ".png");
    }
}

// --------------------------------------------------------------
ofApp::~ofApp() {
    for (int i = 0; i < particles.size(); i++) {
        delete particles[i];
    }
    particles.clear();
}

🧐🧪✍️ Analiza el código de la aplicación y trata de explicar en tus propias palabras qué está haciendo. No uses IA generativa. Captura pantallas de la aplicación funcionando y añádelas a la bitácora.

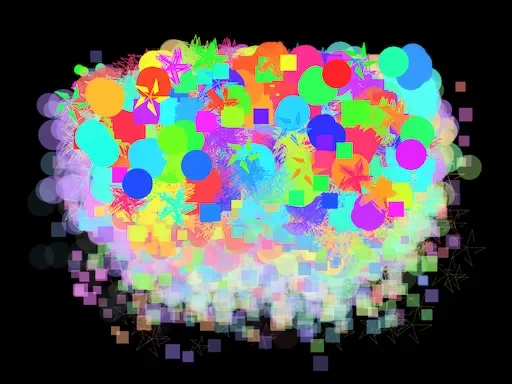

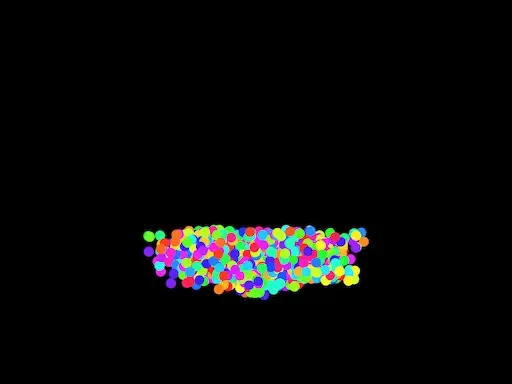

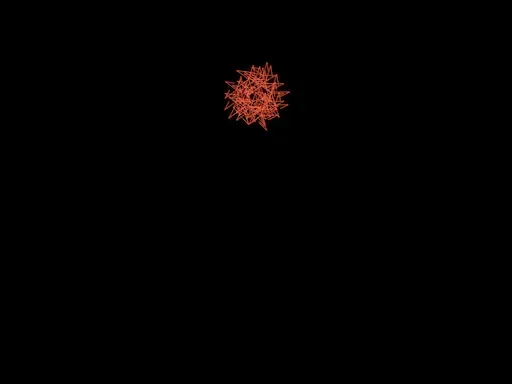

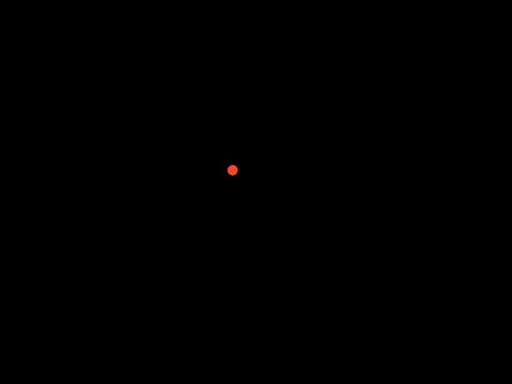

Cuando ejecutes la aplicación deberías ver algo como esto:

📤 Bitácora

Documenta en tu bitácora de aprendizaje el análisis del código y las capturas de pantalla de la aplicación funcionando.

---

Actividad 03

Objetos en memoria y la vtable

Ahora te guiaré en el análisis del caso de estudio. Vamos a redescubrir los conceptos de OOP desde la experimentación y el depurador.

Concepto de objeto: en la OOP, un objeto es una instancia de una clase. Pero ¿Cómo se ve un objeto en la memoria?

Usa el depurador para encontrar la instancia de la clase ofApp. Recuerda que el objeto solo estará en memoria mientras la aplicación esté corriendo.

Observa la clase ofApp:

class ofApp : public ofBaseApp {
public:
    void setup();
    void update();
    void draw();
    void mousePressed(int x, int y, int button);
    void keyPressed(int key);

    std::vector<Particle*> particles;
    ~ofApp();

private:
    void createRisingParticle();
};

🧐🧪✍️ Antes de ejecutar el experimento: ¿Qué esperas ver en memoria (hipótesis)? Ejecuta el código, abre el depurador y captura el objeto ofApp en memoria. ¿Qué puedes observar? ¿Qué información te proporciona el depurador? ¿Qué puedes concluir?

🧐🧪✍️ Usa de nuevo el depurador para capturar un objeto de tipo CircularExplosion. Es posible que debas hacer modificaciones mínimas en el código para poder capturarlo más fácilmente. Abre las ventanas Auto o Locals y Memory 1 en el depurador. Trata de encontrar en memoria todas las partes que componen al objeto CircularExplosion. Recuerda tener a mano toda la jerarquía de clases para identificar cada parte en memoria. ¿Qué puedes observar? ¿Qué puedes concluir?

Concepto de los métodos virtuales: observa de nuevo en memoria un objeto de tipo CircularExplosion. Nota que el primer campo en memoria del objeto es un ExplosionParticle. Abre ExplosionParticle y observa que el primer campo es un Particle. Abre Particle y observa que el primer campo es _vtable. Ese es un puntero a la tabla de funciones virtuales.

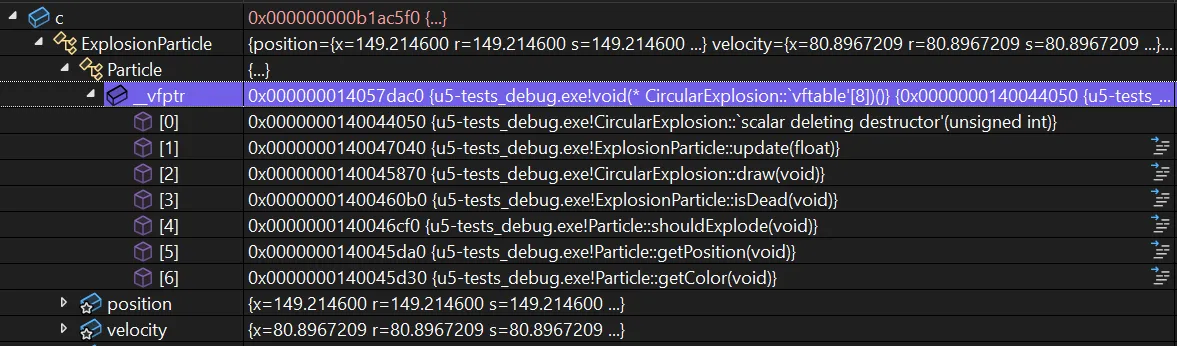

🧐🧪✍️ Captura la _vtable de un objeto CircularExplosion y pégala en tu bitácora. Observa detenidamente la tabla de funciones. ¿Qué puedes observar?

Este es un ejemplo de cómo se puede ver la tabla de funciones:

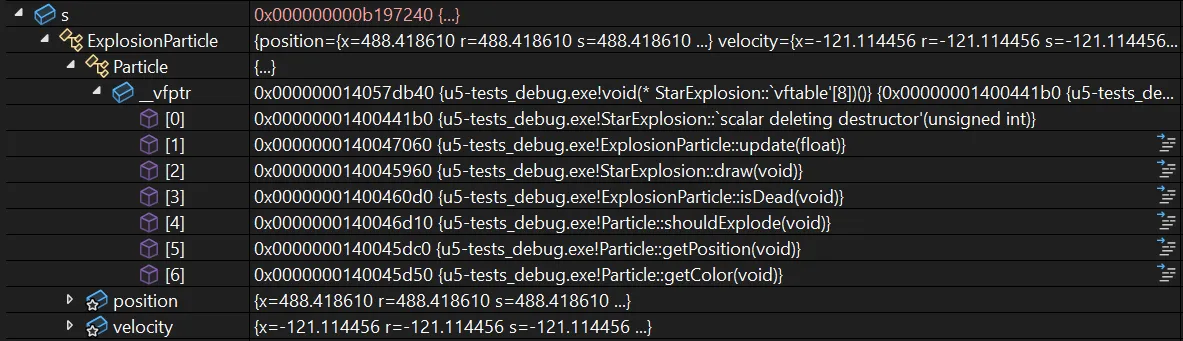

🧐🧪✍️ Ahora captura la _vtable de un objeto StarExplosion y pégala en tu bitácora.

Este es un ejemplo de cómo se puede ver la tabla de funciones:

🧐🧪✍️ Observa ambas tablas y compáralas. ¿Qué puedes ver? ¿Qué relación existe entre la tabla de funciones y los métodos virtuales? ¿Para qué crees que pueda servir una tabla de funciones virtuales? Para responder, trata de pensar en el polimorfismo con interfaces y clases abstractas que viste en C#:

using System;

interface IAnimal
{
    void HacerSonido();
}

class Perro : IAnimal
{
    public void HacerSonido()
    {
        Console.WriteLine("El perro ladra: ¡Guau, guau!");
    }
}

class Gato : IAnimal
{
    public void HacerSonido()
    {
        Console.WriteLine("El gato maúlla: ¡Miau, miau!");
    }
}

class Program
{
    static void Main()
    {
        IAnimal[] animales = new IAnimal[]
        {
            new Perro(),
            new Gato()
        };

        foreach (IAnimal animal in animales)
        {
            animal.HacerSonido();
        }
    }
}

Nota que HacerSonido se llama una vez para el perro y otra para el gato. ¿Cómo sabe la función sobre cuál objeto debe actuar?

📤 Bitácora

Documenta todos los experimentos, hipótesis, capturas y conclusiones de esta actividad en tu bitácora.

---

Actividad 04

Encapsulamiento

Concepto de encapsulamiento: el encapsulamiento en C++ se logra mediante los modificadores de acceso. Crea un proyecto de consola de C++ en Visual Studio y experimenta con el siguiente código:

class AccessControl {
private:
    int privateVar;

protected:
    int protectedVar;

public:
    int publicVar;
    AccessControl() : privateVar(1), protectedVar(2), publicVar(3) {}
};

int main() {
    AccessControl ac;
    ac.publicVar = 10;       // Válido
    // ac.protectedVar = 20; // Error de compilación
    // ac.privateVar = 30;   // Error de compilación
    return 0;
}

Ejecuta este código. Luego, descomenta las líneas comentadas y vuelve a compilar. ¿Qué sucede? ¿Por qué? ¿Qué puedes concluir?

Ahora nota algo importante: el encapsulamiento solo se garantiza en tiempo de compilación. Sin embargo, en tiempo de ejecución es posible acceder a los campos privados. Analiza el siguiente programa:

#include <iostream>

class MyClass {
private:
    int secret1;
    float secret2;
    char secret3;

public:
    MyClass(int s1, float s2, char s3) : secret1(s1), secret2(s2), secret3(s3) {}

    void printMembers() const {
        std::cout << "secret1: " << secret1 << "\n";
        std::cout << "secret2: " << secret2 << "\n";
        std::cout << "secret3: " << secret3 << "\n";
    }
};

int main() {
    MyClass obj(42, 3.14f, 'A');
    // Esta línea causará un error de compilación:
    std::cout << obj.secret1 << std::endl;

    obj.printMembers();
    return 0;
}

🧐🧪✍️ Compila el programa. ¿Qué pasa?

Ahora prueba con este programa:

#include <iostream>

class MyClass {
private:
    int secret1;
    float secret2;
    char secret3;

public:
    MyClass(int s1, float s2, char s3) : secret1(s1), secret2(s2), secret3(s3) {}

    void printMembers() const {
        std::cout << "secret1: " << secret1 << "\n";
        std::cout << "secret2: " << secret2 << "\n";
        std::cout << "secret3: " << secret3 << "\n";
    }
};

int main() {
    MyClass obj(42, 3.14f, 'A');

    // Usando reinterpret_cast para violar el encapsulamiento
    int* ptrInt = reinterpret_cast<int*>(&obj);
    float* ptrFloat = reinterpret_cast<float*>(ptrInt + 1);
    char* ptrChar = reinterpret_cast<char*>(ptrFloat + 1);

    std::cout << "Accediendo directamente a los miembros privados:\n";
    std::cout << "secret1: " << *ptrInt << "\n";
    std::cout << "secret2: " << *ptrFloat << "\n";
    std::cout << "secret3: " << *ptrChar << "\n";

    return 0;
}

🧐🧪✍️ Compila y ejecuta. ¿Qué puedes concluir?

🧐🧪✍️ En tus palabras, ¿qué es el encapsulamiento? ¿Por qué es importante? ¿Es una protección en tiempo de compilación o en tiempo de ejecución?

📤 Bitácora

Documenta los experimentos, resultados y conclusiones sobre encapsulamiento en tu bitácora.

---

Actividad 05

Herencia y Polimorfismo

Concepto de herencia: la herencia es otro pilar fundamental de la OOP. Vuelve al caso de estudio y observa la clase CircularExplosion. Esta clase hereda de ExplosionParticle, que a su vez hereda de Particle.

🧐🧪✍️ Captura de nuevo la memoria que ocupa un objeto CircularExplosion y compara la jerarquía de clases con los campos en memoria. ¿Qué puedes observar? ¿Cómo se implementa la herencia en C++?

🧐🧪✍️ C++ permite algo que C# no: herencia múltiple. Diseña un experimento en un proyecto de consola que te permita ver en el depurador cómo se organiza en memoria un objeto cuya clase base tiene herencia múltiple. Captura el resultado y explica qué observas.

Concepto de polimorfismo: recuerdas que ya analizaste los métodos virtuales y la tabla de funciones virtuales. Ahora conecta eso con el polimorfismo.

Observa en ofApp.cpp el método update():

// Actualiza todas las partículas
for (int i = 0; i < particles.size(); i++) {
    particles[i]->update(dt);
}

El método update de la clase Particle es virtual. Usa el depurador para analizar cómo se comporta en tiempo de ejecución. Verifica el comportamiento cuando particles contiene objetos de diferentes tipos.

🧐🧪✍️ Observa que update se comporta de manera diferente para cada tipo de partícula. A esto se le llama polimorfismo en tiempo de ejecución. Realiza un dibujo en el que expliques cómo se implementa este mecanismo usando el concepto de métodos virtuales y la _vtable. ¿Qué puedes concluir?

🧐🧪✍️ ¿Qué relación existe entre los métodos virtuales, la _vtable y el polimorfismo?

📤 Bitácora

Documenta los experimentos de herencia y polimorfismo, incluyendo capturas del depurador y el dibujo explicativo del mecanismo de despacho dinámico.

---

Apply: Aplicación 🛠

Actividad 06

Reto integrador: extender el sistema de fuegos artificiales

En esta actividad aplicarás todo lo aprendido extendiendo el caso de estudio y demostrando tu comprensión con evidencias del depurador.

---

Fase 1 — Requisito de entrada: la aplicación funcional

La aplicación funcional es el boleto de entrada, no la evidencia evaluada

Antes de presentar las evidencias, debes tener una aplicación que funcione con las siguientes extensiones:

1. Agrega dos nuevos tipos de Particle distintos a RisingParticle (puedes inspirarte en los tipos de explosión existentes o crear algo completamente diferente).
2. Implementa un nuevo modo de explosión adicional a los tres existentes.

Puedes usar IA generativa para ayudarte a generar el código. Sin embargo, recuerda la premisa de esta unidad: construir implica responsabilidad. Haber generado el código no es suficiente; debes haberlo revisado, comprendido, editado y probado de manera que puedas asumir la responsabilidad de su funcionamiento.

La aplicación funcional no se evalúa directamente. Es la base sobre la cual demostrarás tu comprensión en la Fase 2.

Código de la aplicación funcional

Debes copiar el código de tu aplicación funcional en tu bitácora SIN COMENTARIOS. Solo el código. Deberías incluir el código de ofApp.h y ofApp.cpp que permiten reproducir tu aplicación con las extensiones solicitadas.

---

Fase 2 — Evidencias de comprensión con el depurador

Cómo presentar cada evidencia

Para cada una de las evidencias a continuación, incluye cuatro componentes en tu bitácora:

1. Elección del punto de inspección: ¿En qué parte del código detuviste la ejecución y por qué elegiste ese punto? La elección del breakpoint es parte del pensamiento crítico y se evalúa.
2. Captura de pantalla del depurador: la imagen de lo que se observa.
3. Explicación: ¿Qué variables, valores o estructuras se están observando en la imagen?
4. Justificación: ¿Cómo demuestra esta captura comprensión del concepto o patrón solicitado?

---

Evidencias para RAE 1 — Patrones y estrategias OOP

Evidencia 1 — Herencia en memoria

Demuestra con el depurador que comprendes cómo la herencia organiza los datos en memoria para uno de tus nuevos tipos de partícula. Debes poder mostrar la jerarquía completa de objetos anidados en el objeto inspeccionado y explicar qué campo pertenece a qué clase de la jerarquía.

Evidencia 2 — La _vtable de tu nuevo tipo

Demuestra con el depurador que comprendes cómo se implementa el polimorfismo a nivel de la _vtable. Compara la tabla de funciones de tu nuevo tipo con la de otro tipo existente (p. ej., CircularExplosion). Explica qué entradas son iguales y cuáles son diferentes, y por qué.

Evidencia 3 — Polimorfismo en tiempo de ejecución

Demuestra que el polimorfismo en tiempo de ejecución funciona para tu nuevo tipo: el despacho dinámico ejecuta tu versión del método virtual cuando corresponde. Debes mostrar que el programa tomó el camino correcto y no el de otro tipo.

Evidencia 4 — Encapsulamiento en el contexto de herencia

Demuestra con el depurador que comprendes el encapsulamiento en el contexto de tu jerarquía de herencia: ¿Qué campos son visibles desde la subclase (protegidos/públicos) y cuáles no (privados)? ¿Cómo se refleja esto en la vista del depurador?

---

Evidencias para RAE 2 — Pruebas y depuración

Evidencia 5 — Ciclo de vida completo de tu partícula

Demuestra el ciclo de vida completo de uno de tus nuevos tipos: desde su creación (el objeto entra al vector), su estado durante update, hasta su eliminación (el objeto se retira del vector y se libera la memoria). Explica qué observas en cada etapa.

Evidencia 6 — Sin fugas de memoria

Demuestra que no hay fuga de memoria: tu partícula se elimina correctamente del vector cuando muere y la memoria se libera. Explica qué pasa en el delete y cómo verificas que el puntero se retira del vector.

Evidencia 7 — Prueba de condición límite

Diseña y ejecuta un escenario de prueba deliberado para verificar una condición límite de tu implementación. Por ejemplo: ¿Qué pasa cuando el vector de partículas se vacía completamente? ¿O cuando se crean muchas partículas al mismo tiempo? Tú decides qué condición quieres probar y por qué es relevante. Explica tu diseño del escenario de prueba, captura el depurador en el momento clave y justifica qué verificaste.

📤 Bitácora

Documenta las dos fases en tu bitácora: el código yuna descripción breve de las extensiones implementadas (Fase 1) y las siete evidencias completas con sus cuatro componentes cada una (Fase 2).

---

Reflect: Consolidación y metacognición 🤔

Actividad 07

📤 Bitácora — Revisión de la unidad

Vas a explicar con capturas de pantalla de gráficos hechos en excalidraw los conceptos clave de esta unidad. Debes ilustrar con gráficos:

1. Jerarquía de clases del caso de estudio con tus extensiones: muestra el diagrama de clases completo, incluyendo los dos nuevos tipos de partícula que agregaste. Indica qué hereda de qué y qué métodos virtuales hay en cada nivel.

2. Objeto en memoria con herencia y vtable: dibuja cómo se ve en memoria un objeto de uno de tus nuevos tipos. Muestra los campos de cada clase de la jerarquía (base y derivada) y el puntero _vtable apuntando a la tabla de funciones. Anota qué dirección apunta a qué función.

3. Mecanismo de despacho dinámico (polimorfismo en runtime): dibuja el mecanismo completo: desde la llamada polimórfica (p. ej., particles[i]->update(dt)) hasta la ejecución de la función correcta, pasando por el puntero _vtable y la tabla de funciones. Muestra por qué se ejecuta una versión diferente del método dependiendo del tipo real del objeto.
