Unidad 4

Introducción 📜

En esta unidad vas a aprender sobre estructuras de datos. Las estructuras de datos son formas de organizar y almacenar datos en una computadora para que puedan ser utilizados de manera eficiente. Inicialmente, vamos a analizar juntos cómo se implementa la estructura de datos llamada lista enlazada. Luego te propondré un problema con una nueva estructura de datos que tendrás que analizar y luego usar en el marco de una aplicación creativa interactiva.

Rúbrica de evaluación de la unidad 📝

Transparencia

Esta rúbrica se socializa antes de la sustentación. La sustentación se basa en lo presentado en la aplicación y lo documentado en la bitácora.

Requisito de salida (condición necesaria)

Para poder cerrar la evaluación y registrar la nota

La bitácora de reflexión debe estar diligenciada antes de terminar la sesión y debe ser enseñada al profesor antes de abandonar el aula. La presentación de la bitácora de reflexión es un requisito indispensable para montar la nota final en la plataforma académica. Si no se cumple este requisito, la nota final de la unidad será 0.0.

---

Rúbrica analítica

Evidencias evaluadas

1. Evidencias de análisis y depuración en bitácora (capturas del depurador + explicación + justificación).
2. Sustentación a partir de la app y la bitácora.

Criterio (peso)	Cumple plenamente (5.0)	Se cumple medianamente (4.0)	Problemas importantes (3.0)	Falta comprensión básica (2.0)	No hay evidencia (0.0)
1. Evidencias de análisis y depuración (40%)	Presenta todas las capturas de pantalla del depurador solicitadas. Cada captura incluye una explicación precisa de qué se está observando y una justificación clara de por qué constituye una evidencia de lo pedido. Demuestra que analizó y probó su propio código.	Presenta las capturas del depurador, pero hay 1–2 vacíos menores (ej. explica qué se observa, pero la justificación de por qué es una evidencia es superficial o le falta una captura menor).	Faltan capturas clave del depurador o hay vacíos importantes en el análisis. Las explicaciones describen vagamente la imagen sin justificar técnicamente la relación con lo solicitado.	Las imágenes presentadas no son del depurador, no corresponden a lo solicitado, o carecen totalmente de explicación y justificación. No hay prueba de que el estudiante haya analizado el código.	No se entregaron evidencias o no se puede acceder a ellas.
Evaluación
2. Sustentación (60%)	Responde a las preguntas con precisión, conectando: (a) lo que se ve, (b) cómo está hecho, y (c) por qué. Usa su bitácora para justificar decisiones. Reconoce límites/errores y propone cómo probar/mejorar.	Respuestas correctas pero con imprecisiones menores o justificación superficial. Usa parcialmente la bitácora para sustentar.	Responde solo “qué hizo” pero le cuesta explicar “cómo” o “por qué”. Necesita guía para conectar con su propia evidencia/bitácora.	No logra responder de forma coherente o responde sin relación con lo presentado/documentado. Evidencia falta de comprensión básica del trabajo entregado.	No se entregaron evidencias o no se puede acceder a ellas.
Evaluación

---

Cálculo de la nota

---

Set: ¿Qué aprenderás en esta unidad? 💡

Aprenderás sobre estructuras de datos, analizarás cómo se implementan en memoria y algunas operaciones que puedes hacer con estas y las aplicarás para construir aplicaciones creativas interactivas.

Seguirás trabajan con C++, pero esta vez utilizarás un framework de programación creativa llamado openFrameworks.

Seek: Investigación 🔎

Actividad 01

Visualizando listas enlazadas con openFrameworks

En esta actividad vamos a analizar juntos una aplicación creativa interactiva que utiliza una lista enlazada para solucionar un reto creativo.

Puedes descargar openFrameworks desde este enlace.

El código de nuestro caso de estudio es este:

ofApp.cpp:

#include "ofApp.h"

//--------------------------------------------------------------
void ofApp::setup() {
    backgroundHue = 0;

    // Inicializa la serpiente con varios nodos en el centro
    for (int i = 0; i < 20; i++) {
        snake.emplace_back(ofGetWidth() / 2, ofGetHeight() / 2);
    }
}

//--------------------------------------------------------------
void ofApp::update() {

    glm::vec2 target = glm::vec2(ofGetMouseX(), ofGetMouseY());
    float interpolationFactor = 0.2;  // controla la velocidad de movimiento (0-1)

    for (auto& pos : snake) {
        pos = glm::mix(glm::vec3(pos, 0.0f), glm::vec3(target, 0.0f), 0.2); // Se mueve gradualmente
        target = pos;  // Cada nodo sigue al anterior
    }

    backgroundHue = fmod(backgroundHue + 0.1, 255);
}

//--------------------------------------------------------------
void ofApp::draw() {
    // Fondo dinámico con gradiente
    ofColor color1 = ofColor::fromHsb(backgroundHue, 150, 240);
    ofColor color2 = ofColor::fromHsb(fmod(backgroundHue + 128, 255), 150, 240);
    ofBackgroundGradient(color1, color2, OF_GRADIENT_LINEAR);


    // curva suave conectando los nodos
    if (snake.size() > 1) {
        ofMesh mesh;
        mesh.setMode(OF_PRIMITIVE_LINE_STRIP);
        int index = 0;
        for (const auto& pos : snake) {
            float hue = ofMap(index++, 0, snake.size() - 1, 0, 255);
            mesh.addColor(ofColor::fromHsb(hue, 200, 255));
            mesh.addVertex(glm::vec3(pos, 0.0f));
        }
        ofSetLineWidth(2);
        mesh.draw();
    }

    // Círculos con tamaño y color variable
    int index = 0;
    ofNoFill();
    ofSetLineWidth(2);
    for (const auto& pos : snake) {
        float hue = ofMap(index, 0, snake.size() - 1, 0, 255);
        ofSetColor(ofColor::fromHsb(hue, 220, 255));
        float radius = ofMap(index++, 0, snake.size() - 1, 20, 5);
        ofDrawCircle(pos.x, pos.y, radius);
    }

}

//--------------------------------------------------------------
void ofApp::keyPressed(int key) {
    if (key == 'c') {
        snake.clear();
    }
    else if (key == 'a') {
        snake.emplace_back(ofRandomWidth(), ofRandomHeight());
  }
  else if (key == 'r') {
        if (!snake.empty()) {
            snake.pop_back();
        }

  }
  else if (key == 's') {
    ofSaveFrame();
  }
}

ofApp.h:

#pragma once

#include "ofMain.h"
#include <list>

class ofApp : public ofBaseApp {
public:
    std::list<glm::vec2> snake;
    float backgroundHue;

    void setup();
    void update();
    void draw();
    void keyPressed(int key);
};

main.cpp:

#include "ofMain.h"
#include "ofApp.h"

//========================================================================
int main( ){

  //Use ofGLFWWindowSettings for more options like multi-monitor fullscreen
  ofGLWindowSettings settings;
  settings.setSize(1024, 768);
  settings.windowMode = OF_WINDOW; //can also be OF_FULLSCREEN

  auto window = ofCreateWindow(settings);

  ofRunApp(window, make_shared<ofApp>());
  ofRunMainLoop();

}

📤 Bitácora

Documenta en tu bitácora de aprendizaje todos los conceptos y aspectos técnicos que iremos cubriendo en esta actividad.

Actividad 02

Implementación de la lista enlazada

En la actividad anterior te mostré cómo se utiliza una lista enlazada, en esta actividad la vamos a implementar de cero para que veas cómo funciona.

ofApp.h:

#pragma once
#include "ofMain.h"

class Node {
public:
    glm::vec2 position;
    Node* next;

    Node(glm::vec2 pos) : position(pos), next(nullptr) {}
};

class LinkedList {
public:
    Node* head;
    Node* tail;
    int size;

    LinkedList() : head(nullptr), tail(nullptr), size(0) {}

    ~LinkedList() {
        clear();
    }

    void push_back(glm::vec2 pos) {
        Node* newNode = new Node(pos);
        if (head == nullptr) {
            head = tail = newNode;
        }
        else {
            tail->next = newNode;
            tail = newNode;
        }
        size++;
    }

    void pop_back() {
        if (head == nullptr) return;

        if (head == tail) { // Si solo hay un elemento
            delete head;
            head = tail = nullptr;
        }
        else {
            Node* temp = head;
            while (temp->next != tail) {
                temp = temp->next;
            }
            delete tail;
            tail = temp;
            tail->next = nullptr;
        }
        size--;
    }

    void clear() {
        Node* current = head;
        while (current != nullptr) {
            Node* nextNode = current->next;
            delete current;
            current = nextNode;
        }
        head = tail = nullptr;
        size = 0;
    }
};


class ofApp : public ofBaseApp {
public:
    LinkedList snake;
    float backgroundHue;

    void setup();
    void update();
    void draw();
    void keyPressed(int key);
};

ofApp.cpp:

#include "ofApp.h"

//--------------------------------------------------------------
void ofApp::setup() {
    backgroundHue = 0;

    // Inicializa la serpiente con varios nodos en el centro
    for (int i = 0; i < 20; i++) {
        snake.push_back(glm::vec2(ofGetWidth() / 2, ofGetHeight() / 2));
    }
}

//--------------------------------------------------------------
void ofApp::update() {
    if (snake.head == nullptr) return;

    glm::vec2 target = glm::vec2(ofGetMouseX(), ofGetMouseY());
    float interpolationFactor = 0.2;

    Node* current = snake.head;
    while (current != nullptr) {
        // glm::mix(x, y, a)
        // mix performs a linear interpolation x and y using a to weight between them.
    // The value is computed as x * (1 - a) + y * a.
        current->position = glm::mix(glm::vec3(current->position, 0.0f), glm::vec3(target, 0.0f), interpolationFactor);
        target = current->position;
        current = current->next;
    }

    backgroundHue = fmod(backgroundHue + 0.1, 255);
}

//--------------------------------------------------------------
void ofApp::draw() {
    ofColor color1 = ofColor::fromHsb(backgroundHue, 150, 240);
    ofColor color2 = ofColor::fromHsb(fmod(backgroundHue + 128, 255), 150, 240);
    ofBackgroundGradient(color1, color2, OF_GRADIENT_LINEAR);

    if (snake.head == nullptr) return;

    ofMesh mesh;
    mesh.setMode(OF_PRIMITIVE_LINE_STRIP);
    Node* current = snake.head;
    int index = 0;

    while (current) {
        float hue = ofMap(index++, 0, snake.size - 1, 0, 255);
        mesh.addColor(ofColor::fromHsb(hue, 200, 255));
        mesh.addVertex(glm::vec3(current->position, 0.0f));
        current = current->next;
    }

    ofSetLineWidth(2);
    mesh.draw();

    // Círculos con tamaño y color variable
    current = snake.head;
    index = 0;
    ofNoFill();
    ofSetLineWidth(2);

    while (current) {
        float hue = ofMap(index, 0, snake.size - 1, 0, 255);
        ofSetColor(ofColor::fromHsb(hue, 220, 255));
        float radius = ofMap(index++, 0, snake.size - 1, 20, 5);
        ofDrawCircle(current->position.x, current->position.y, radius);
        current = current->next;
    }
}

//--------------------------------------------------------------
void ofApp::keyPressed(int key) {
    if (key == 'c') {
        snake.clear();
    }
    else if (key == 'a') {
        snake.push_back(glm::vec2(ofRandomWidth(), ofRandomHeight()));
    }
    else if (key == 'r') {
        snake.pop_back();
    }
    else if (key == 's') {
        ofSaveFrame();
    }
}

Para entender mejor el código anterior te voy a proponer que veas un par de simulaciones.

Para esta parte:

Node* current = snake.head;
while (current != nullptr) {
    current->position = glm::mix(glm::vec3(current->position, 0.0f), glm::vec3(target, 0.0f), interpolationFactor);
    target = current->position;
    current = current->next;
}

Y para entender mejor el manejo del color:

📤 Bitácora

Documenta en tu bitácora de aprendizaje todos los conceptos y aspectos técnicos que iremos cubriendo en esta actividad.

Apply: Aplicación 🛠

Actividad 03

En esta actividad te toca a ti analizar una estructura de datos e implementarla.

Implementarás una cola (FIFO - First In, First Out) para crear un efecto de pintura dinámica en la pantalla. Cada vez que el usuario mueve el mouse, se agregará un trazo en la pantalla, pero los trazos más antiguos en la cola tendrán menos opacidad.

Te preguntarás ¿Cómo funciona una FIFO? Puedes pensar en una fila para comprar el almuerzo en la cafetería. La primera persona en llegar es la primera en ser atendida. De manera similar, en una cola FIFO, los elementos se procesan en el orden en que fueron añadidos. Los primeros en ingresar son los primeros en salir, son los más antiguos.

Tu tarea es implementar la estructura de datos BrushQueue y completar el código de ofApp.cpp donde faltan fragmentos clave. ¿Cómo? Lo primero es que analices de nuevo cómo implementamos la lista enlazada y luego transfieras ese conocimiento a la implementación de la cola FIFO. No olvides que el primer dato en entrar es el primero en salir (FIFO).

REQUISITOS

1. Implementar una cola (BrushQueue) desde cero sin usar std::queue ni std::list. La idea es que implementes desde cero la estructura de datos.

2. Cada nodo de la cola debe almacenar:

   • La posición (x, y) del trazo.
   • El radio del trazo.
   • El color del trazo.
   • La opacidad del trazo.

3. Funciones obligatorias en BrushQueue:

   • enqueue(x, y, radius, color, opacity): agregar un nuevo trazo.
   • dequeue(): eliminar el trazo más antiguo cuando se alcance el tamaño máximo.
   • clear(): eliminar todos los trazos.
   • isEmpty(): indicar si la cola está vacía.

4. Comportamiento del programa:

   • Cuando el usuario mueve el mouse, se debe agregar un nuevo trazo con un color aleatorio.
   • Cuando el usuario presiona ‘c’, se deben borrar todos los trazos de la pantalla.
   • Cuando el usuario presiona ‘a’, se debe alternar entre una cola de tamaño 50 y 100.

5. Debes gestionar correctamente la memoria para evitar fugas.

Código base (con fragmentos faltantes):

ofApp.h:

#pragma once
#include "ofMain.h"

// Nodo de la cola
struct Node {
    float x, y;
    float radius;
    ofColor color;
    float opacity;
    Node* next;

    Node(float _x, float _y, float _radius, ofColor _color, float _opacity)
        : x(_x), y(_y), radius(_radius), color(_color), opacity(_opacity), next(nullptr) {
    }
};

// Implementación manual de una cola (FIFO)
class BrushQueue {
public:
    Node* front;
    Node* rear;
    int size;
    int maxSize;

    BrushQueue(int _maxSize);
    ~BrushQueue();

    void enqueue(float x, float y, float radius, ofColor color, float opacity);
    void dequeue();
    void clear();
    bool isEmpty();
};


// Constructor
BrushQueue::BrushQueue(int _maxSize) : front(nullptr), rear(nullptr), size(0), maxSize(_maxSize) {}

// Destructor
BrushQueue::~BrushQueue() {
    clear();
}

// Implementa aquí `enqueue()`
void BrushQueue::enqueue(float x, float y, float radius, ofColor color, float opacity) {
    // TODO: crear un nuevo nodo y agregarlo al final de la cola.
    // Si la cola supera `maxSize`, eliminar el nodo más antiguo con `dequeue()`.
}

// Implementa aquí `dequeue()`
void BrushQueue::dequeue() {
    // TODO: eliminar el nodo más antiguo si la cola no está vacía.
}

// Implementa aquí `clear()`
void BrushQueue::clear() {
    // TODO: eliminar todos los nodos de la cola.
}

// Implementa aquí `isEmpty()`
bool BrushQueue::isEmpty() {
    // TODO: retornar si la cola está vacía.
}


class ofApp : public ofBaseApp {
public:
    BrushQueue strokes; // Cola de trazos
    float backgroundHue = 0;

    ofApp() : strokes(50) {} // Tamaño máximo de la cola

    void setup();
    void update();
    void draw();
    void keyPressed(int key);
};

ofApp.cpp:

#include "ofApp.h"

//--------------------------------------------------------------
void ofApp::setup() {
    ofBackground(0);
}

//--------------------------------------------------------------
void ofApp::update() {
    backgroundHue += 0.2;
    if (backgroundHue > 255) backgroundHue = 0;

    // TODO: agregar un nuevo trazo si el mouse está presionado.
    // Usa strokes.enqueue(x, y, radius, color, opacity);
}

//--------------------------------------------------------------
void ofApp::draw() {
    // Fondo con gradiente dinámico
    ofColor color1, color2;
    color1.setHsb(backgroundHue, 150, 240);
    color2.setHsb(fmod(backgroundHue + 128, 255), 150, 240);
    ofBackgroundGradient(color1, color2, OF_GRADIENT_LINEAR);

    // TODO: dibujar los trazos almacenados en la cola.
    // Recorre los nodos desde strokes.front hasta nullptr y usa ofDrawCircle().
}

//--------------------------------------------------------------
void ofApp::keyPressed(int key) {
    if (key == 'c') {
        // TODO: limpiar la cola de trazos.
    }
    if (key == 'a') {
        // TODO: alternar entre 50 y 100 trazos.
    }
    else if (key == 's') {
        // TODO: guardar el frame actual.
    }
}

Resultado esperado:

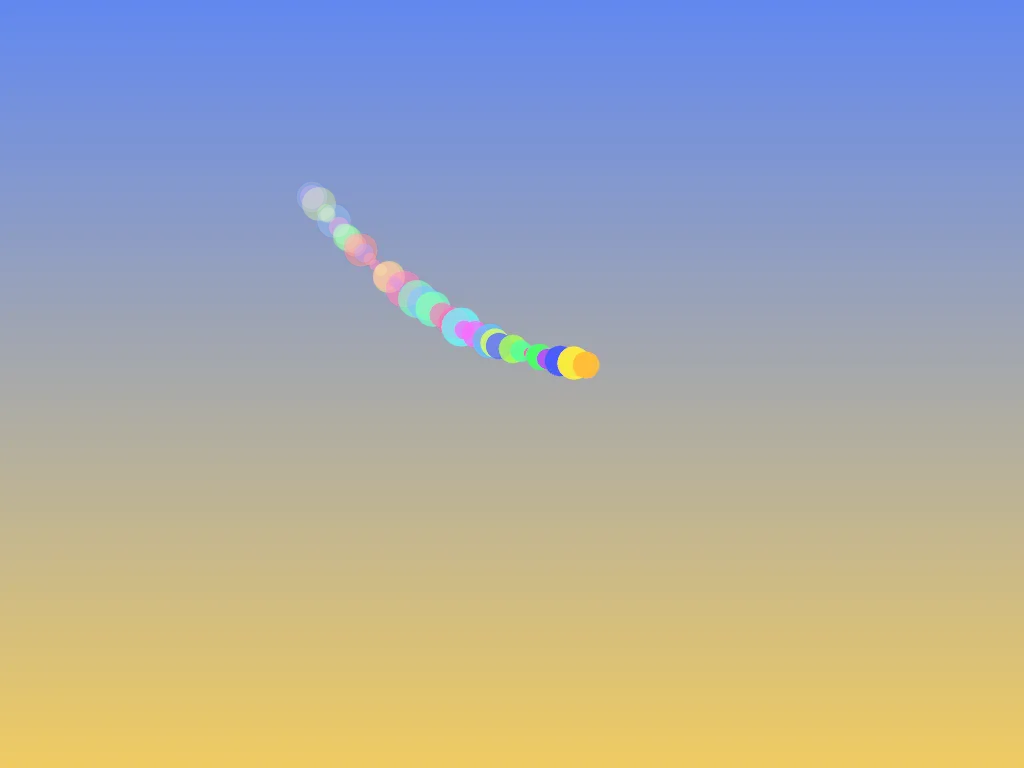

maxSize = 50

maxSize = 100

En este video puedes ver cómo debería funcionar la aplicación:

Video de demostración

📤 Bitácora - Evidencias de esta actividad

Para esta actividad debes presentar en tu bitácora una serie de de evidencias que demuestren que analizaste y probaste tu código.

Para cada una de las siguientes situaciones, debes incluir:

1. Captura de pantalla del depurador (mostrando el código detenido en el breakpoint y las variables/memoria de interés).
2. Explicación: ¿Qué variables y valores específicos se están observando en la imagen?
3. Justificación: ¿Por qué esto demuestra que la estructura o la función cumple con lo solicitado en el enunciado?

• Evidencia 1: inserción del primer nodo en una cola vacía (enqueue)

• Evidencia 2: mantenimiento del orden FIFO al insertar más nodos (enqueue)

• Evidencia 3: comportamiento de eliminación y prevención de fugas (dequeue)

• Evidencia 4: control del tamaño máximo de la cola (maxSize)

• Evidencia 5: recorrido de la cola sin destruirla (draw)

• Evidencia 6: limpieza total de la memoria (clear)

Reflect: Consolidación y metacognición 🤔

Actividad 04

📤 Bitácora - Revisión de la unidad

Vas a explicar con capturas de pantalla de GRÁFICOS hechos en la herramienta excalidraw el funcionamiento de la estructura de datos lista enlazada y la cola FIFO. Para cada una de las estructuras, debes ILUSTRAR con gráficos:

1. Cómo se almacenan los datos en memoria (nodos, punteros, etc.).
2. Cómo se realizan las operaciones clave (inserción, eliminación, recorrido).
3. Cómo se relacionan estas estructuras con las aplicaciones creativas que construimos.
